SCAN OPTIQUE POUR LES PIECES DECOLLETEES DE PETITES DIMENSIONS
Réaliser toutes vos mesures en quelques secondes avec notre scan optique MTL X. Mesurer tout le profil extérieur de vos pièces d’un simple clic, via une interface claire et intuitive.

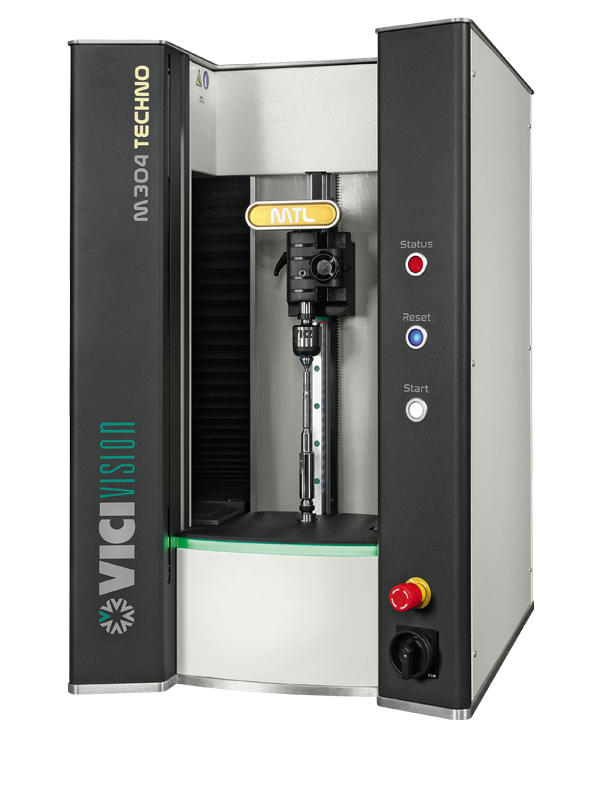

Les systèmes de mesure scan optique MTL X haute précision sont conçus pour contrôler les pièces décolletées de petites dimensions directement en production. Le scanning optique permet de réaliser les contrôles dimensionnels les plus exigeants au micron : de de 8 à 60 mm de diamètre et de 100 à 300 mm de long.
Grâce à son optique haute résolution, la machine optique X détecte et mesure les plus petites géométries ainsi que les plus petits détails comme les stries.
MODELE PRIMA |
Capacité mesure | Capacité pièce | Précision (1) Ø - L | Répétabilité (2) Ø - L |
MTL X10 |
3100X8 mm | 270X90 mm - 3kg | 1,5 D[(mm)/100] μm 4 L[(mm)/100] μm |
0,4 μm / 3 μm |
MTL X5 |
100x16 mm | 270X90 mm - 3kg | 1,5 D[(mm)/100] μm 4 L[(mm)/100] μm |
0,3 μm / 1,2 μm |
MTL 360 |
300x60 mm | 315x120 mm - 10kg | 1,5 D[(mm)/200] μm 4 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
(1) Erreur maximale admissible selon la norme EN ISO 10360-7 spécifiquement appliquée aux arbres des machines de mesure optique, relative aux artefacts certifiés par un laboratoire accrédité EN ISO 17025 (plus incertitude des maitres d’étalonnage U(d) : 0,5 μm et U(l) : 1 μm), en acier, surfaces rectifiées et forme standard. Conditions environnementales 20 /-0.5°C, gradient maximal 0.5 K/h. Incertitude estimée en considérant une plage de couverture K=2 correspondant à un niveau de confiance d’environ 95%.
(2) Répétabilité calculée sur 10 répétitions sur des surfaces de pièces rectifiées.
-
BRYAN CALVERT
SCOT BENNETT INGENIERIE
Une pièce qui me prenait auparavant 2 à 3 minutes à contrôler, je la réalise désormais en moins de 20 secondes.
-
KEVAN KANE
TECHNOSET
Un opérateur peut se rendre à la machine, charger sa pièce, appuyer sur le bouton la machine scanne le produit, le reconnaît automatiquement et passe automatiquement au programme, c'est donc très simple pour l'opérateur.
-
MARK DERRY
UNIMAQ
Si vous êtes une entreprise qui travaille avec des tolérances strictes, qui fabrique ou achète des pièces de précision à contrôler, je vous recommande vivement VICIVISION. Les machines sont très faciles à utiliser et augmenteront considérablement votre temps de contrôle, ainsi que la répétabilité et la qualité de vos pièces.
PRECISION & FIABILITE
Machine optique précise et fiable en production
RAPIDITE & OBJECTIVITE
Scan optique automatique en quelques secondes
POUR LES PIECES CYLINDRIQUES
Machine de mesure dédiée pour le contrôle des pièces de révolution
RAPPORT & SUIVI PRODUCTION
Suivi en temps réel avec des rapports de mesure automatique
MESURE DIMENSIONNELLE INSTANTANEE EN PRODUCTION
La machine de mesure optique scan MTL X VICIVISION réalise en quelques secondes vos contrôles dimensionnels.
Remplacer vos outils de mesure traditionnels avec un système de mesure automatique simple, rapide et précis accessible à tous !
Eliminer l’erreur humaine avec un scanning optique sans contact 100% automatique.

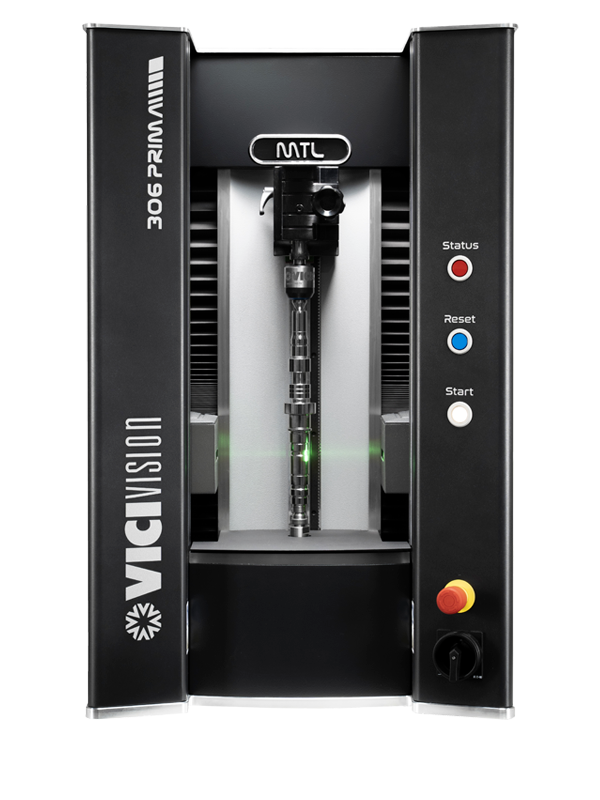

La machine de mesure optique scan MTL X VICIVISION est dédiée pour les pièces décolletées de petites dimensions. Grâce à sa caméra haute résolution, le scan optique X mesure les plus petits détails.
C’est la solution idéale pour mesurer les implants dentaires, les composants biomédicaux, les pièces d’horlogerie et les pièces micromécaniques.
Le scan optique VICIVISION est équipé d’une jauge embarquée afin de garantir le bon fonctionnement de la machine en production en cas de changement de température.
Un système de refroidissement par e-circulation forcée de l’air "Air flow" unique garantit également la stabilité de l’équipement et de vos mesures dimensionnelles
Réaliser des mesures simples aux erreurs de forme avec une seule solution : SCAN VICIVISION. Vous pouvez également programmer sur un poste déporté. Sauvegarder automatiquement vos données avec un rapport de mesure instantanés pour une traçabilité à 100% !
Avec le scan optique VICIVISION assurer un suivi statistique des contrôles dimensionnels avec des cartes de contrôle pour piloter votre production en temps réel
Contrôler vos pièces tournées et rectifiées directement dans l’atelier avec un seul équipement de mesure en quelques secondes !
Les changements de lots se font rapidement pour que les opérateurs n’utilisent plus qu’un seul équipement de mesure pour plusieurs centres d’usinage.
MACHINE DE MESURE FIABLE & PRECISE
INTERFACE CLAIRE & INTUITIVE

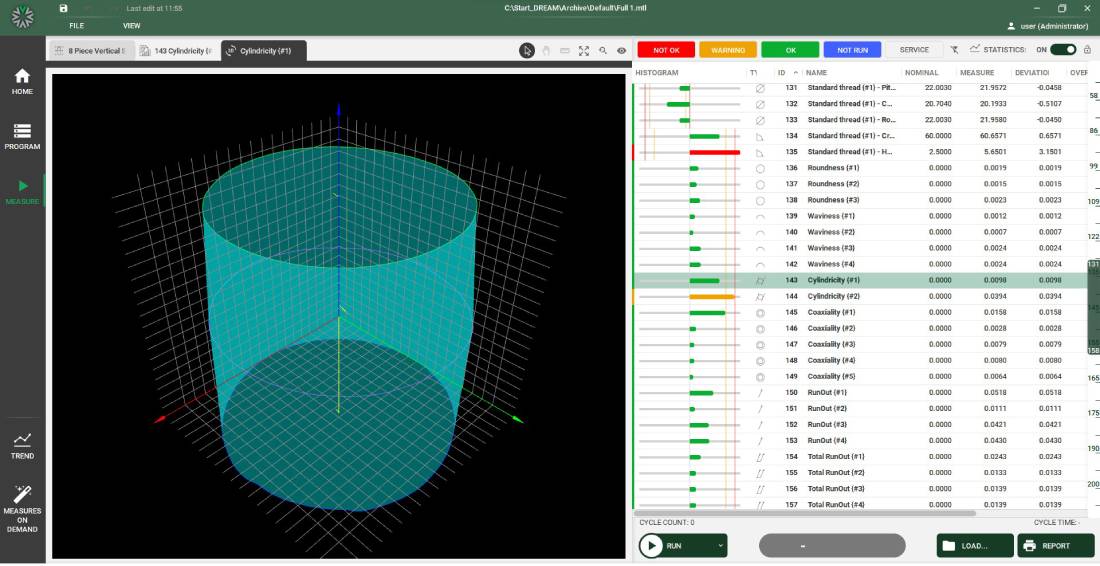

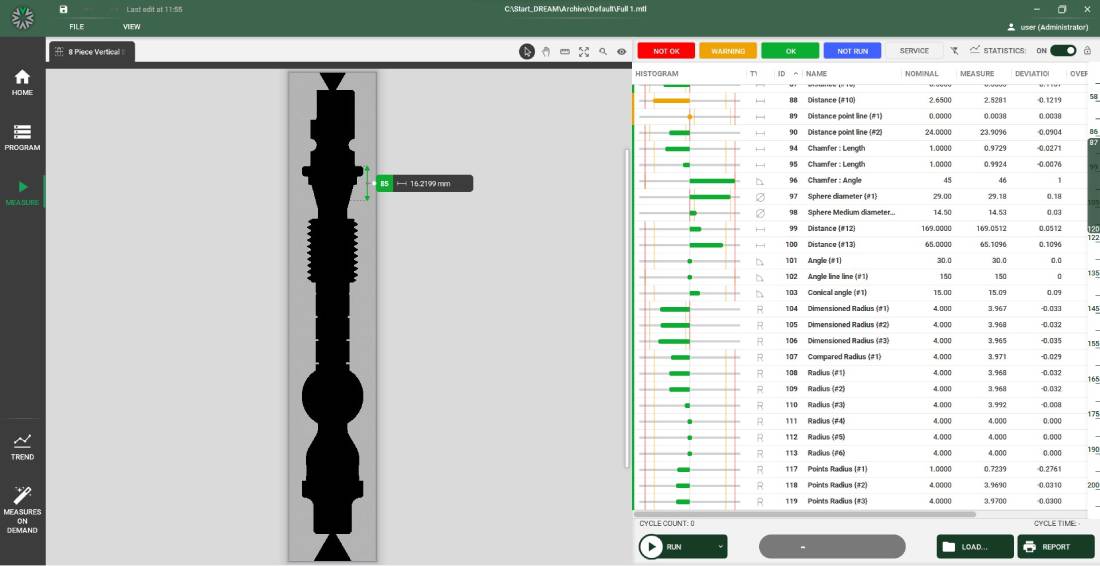

Interface graphique simplifiée et suivi SPC en un coup d’œil pour suivre en temps réel votre production. Réduisez votre taux de rebuts.
ASSISTANT DE PROGRAMMATION
Assistant virtuel VIVIAN pour vous guider dans la création de programmes et réduire votre temps d’apprentissage
CAMERA HAUTE RESOLUTION
Mesurer avec précision et clarté vos pièces tournées. Les lentilles d’aberration chromatique (CAC) garantissent des images nettes avec une distorsion minimale.
SIMPLIFIER VOS CONTROLES DIMENSIONNELS
MESURE DE VOS PIECES CYLINDRIQUES
Mesure simple aux erreurs de forme : mesures statiques et dynamiques, filetages, écrous, mesures du profil….
CHARGEMENT SIMPLIFIER
Bridage de vos pièces avec des centres et un mandrin. Contre-pointe à faible résistance pour brider tous vos composants
SCANNING OPTIQUE 100% AUTOMATIQUE
Automatiser à 100% vos contrôles dimensionnels avec vos machines de mesure scan optique MTL VICIVISION

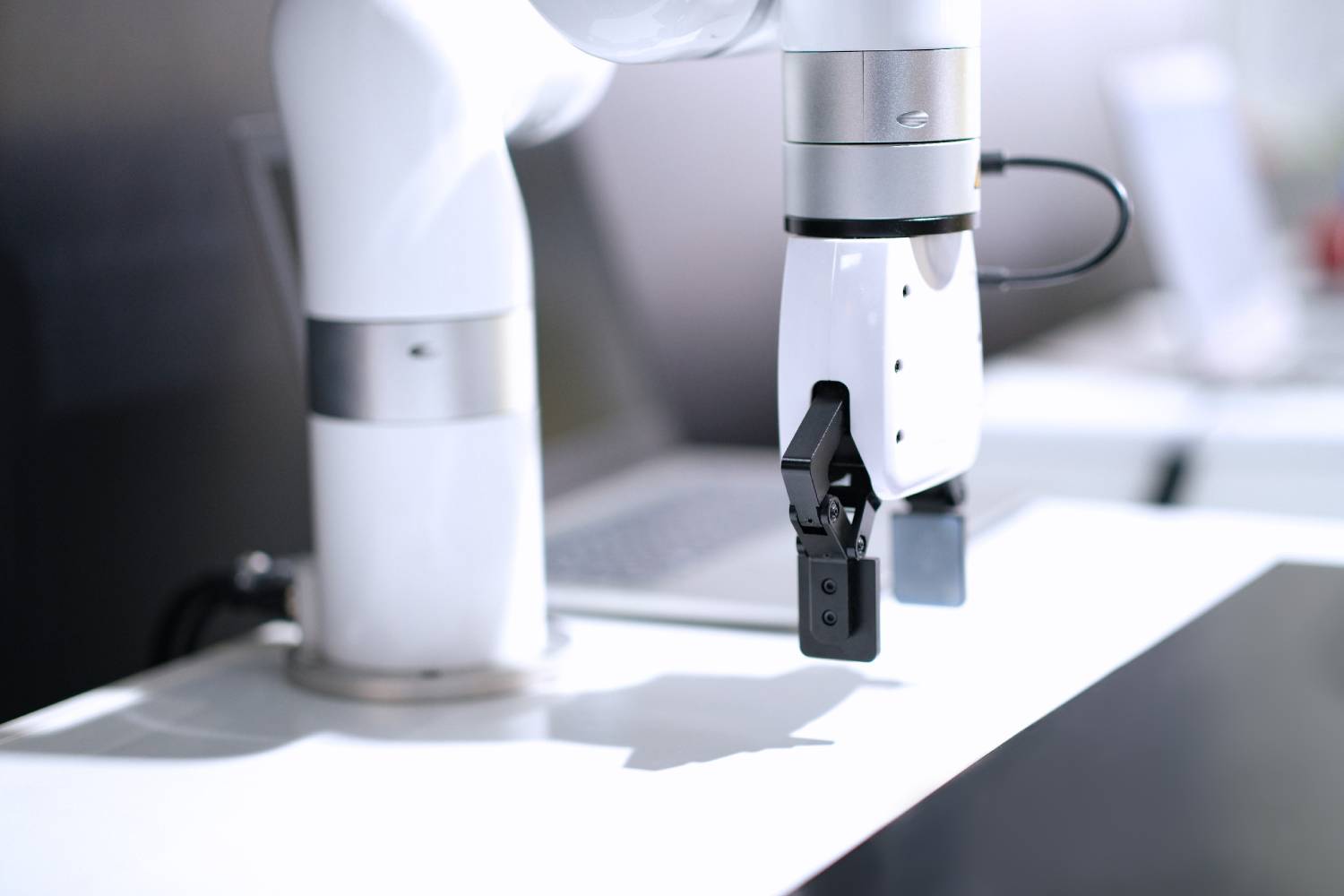

BRAS ROBOT
Chargement et déchargement de vos pièces.
Contrôle 100% automatisé

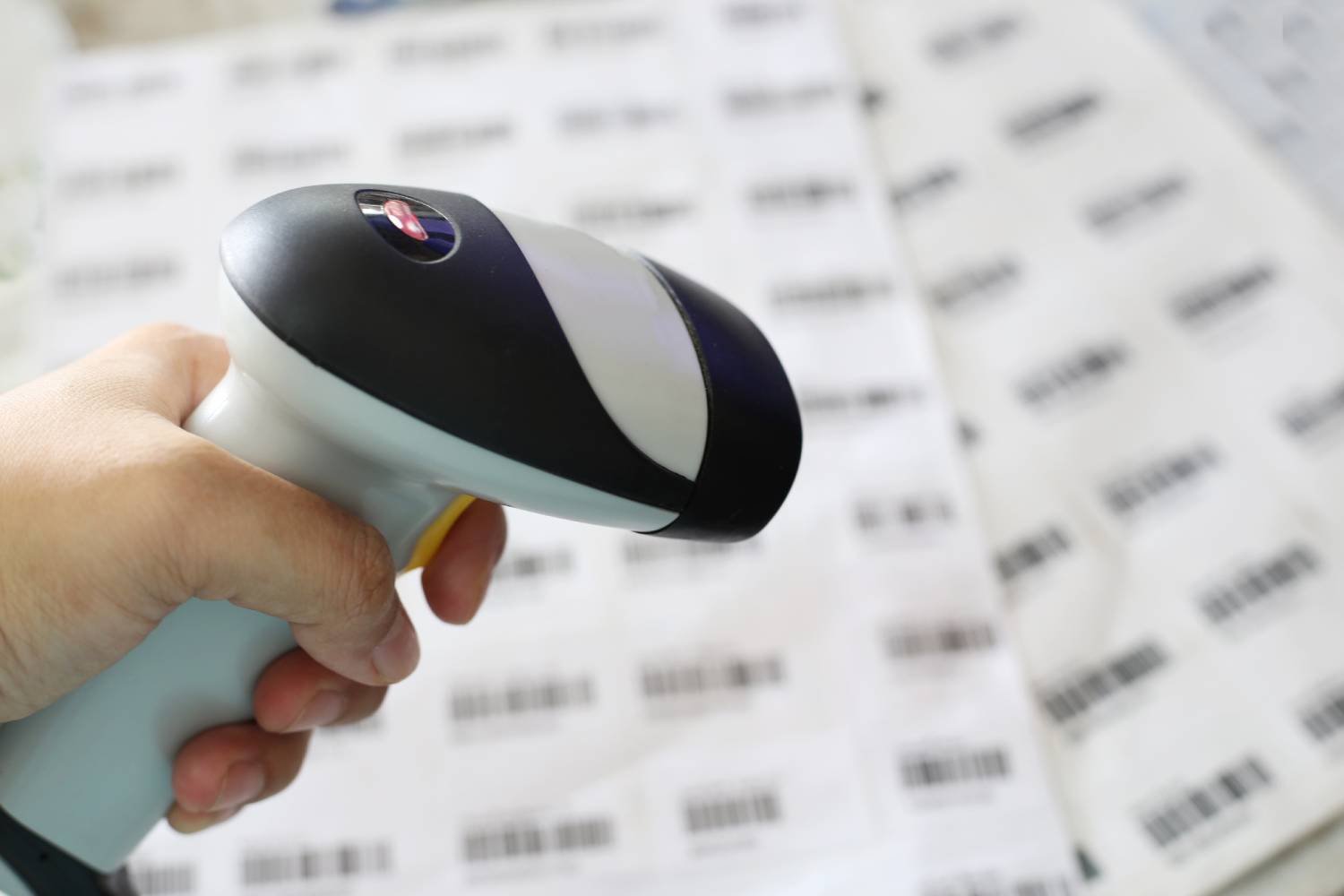

LECTEUR CODE BARRES
Lancement du programme via un code-barres.
Mesure 100% automatisée
DECOUVREZ NOS 2 AUTRES GAMMES
DE MACHINES DE MESURE PAR SCAN OPTIQUE VICIVISION
ORGANISONS UNE DEMONSTRATION
Contactez-nous pour planifier une démonstration de nos machines de mesure sur vos pièces !
