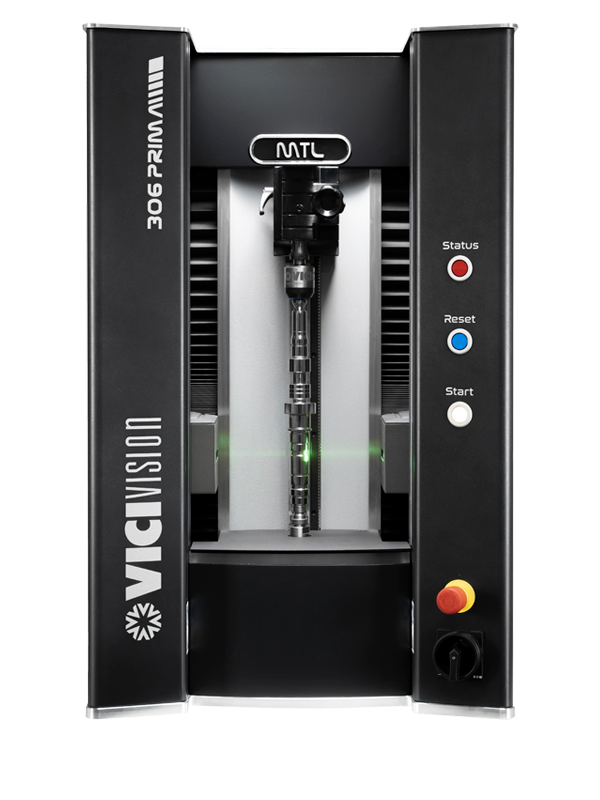

MACHINE DE MESURE OPTIQUE MTL TECHNO VICIVISION
Description
TECHNIQUE
TEMOIGNAGE CLIENT
SCAN OPTIQUE MULTI-CAPTEURS HAUTE PRECISION
Réaliser toutes vos mesures en quelques secondes avec notre scan optique multi-capteurs MTL TECHNO. Mesurer tout le profil extérieur de vos pièces d’un simple clic, via une interface claire et intuitive.
Les systèmes de mesure scan optique MTL TECHNO multi-capteurs haute résolution sont conçus pour réaliser des contrôles dimensionnels les plus exigeants en production au micron.
Mesurer vos pièces de révolution grand volume avec une capacité de serrage jusqu’à 60Kg. De 40 à 180 mm de diamètre et de 300 à 1250mm de long, la gamme TECHNO répondra à tous vos besoins de contrôle.
Equipé d’une caméra haute résolution, le scan TECHNO contrôle avec précision les pièces les plus complexes en combinant plusieurs technologies de mesure.
MODELE PRIMA |
Capacité mesure | Capacité pièce | Précision (1) Ø - L | Répétabilité (2) Ø - L |
M304 |
300x40 mm | 300x120 mm - 10kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M306 |
300x60 mm | 300x120 mm - 10kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M3146 |
300x140 mm | 300x240 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M318 |
300x180 mm | 300x240 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M604 |
600X40 mm | 625x120 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μ |
0,3 μm / 1,2 μm |
M606 |
600x60 mm | 625x120 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μ |
0,3 μm / 1,2 μm |
M609 |
600X90 mm | 625x120 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μ |
0,3 μm / 1,2 μm |
M614 |
600x140 mm | 625x240 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μ |
0,3 μm / 1,2 μm |
M618 |
600x180 mm | 625x240 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μ |
0,3 μm / 1,2 μm |
M906 |
900x60 mm | 925x120 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M909 |
900x90 mm | 925x120 mm - 30kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M914 |
900x140 mm | 925x240 mm - 60kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M918 |
900x180 mm | 925x240 mm - 60kg | 1 D[(mm)/200] μm 3 L[(mm)/200] μm |
0,3 μm / 1,2 μm |
M1209 |
1250x90 mm | 1300x120 mm - 30kg | 1,5 D[(mm)/200] μm 4 L[(mm)/200 μm |
0,4 μm / 3 μm |
M1214 |
1250x140 mm | 1300x240 mm - 60kg | 1,5 D[(mm)/200] μm 4 L[(mm)/200 μm |
0,4 μm / 3 μm |
M1218 |
1250x180 mm | 1300x240 mm - 60kg | 1,5 D[(mm)/200] μm 4 L[(mm)/200 μm |
0,4 μm / 3 μm |
M2018 |
2000x180 mm | 2000x240 mm - 60kg | 1,5 D[(mm)/200] μm 4 L[(mm)/200 μm |
0,4 μm / 3 μm |
(1) Erreur maximale admissible selon la norme EN ISO 10360-7 spécifiquement appliquée aux arbres des machines de mesure optique, relative aux artefacts certifies par un laboratoire accrédité EN ISO 17025 (plus incertitude des maitres d’étalonnage U(d) : 0,5 μm et U(l) : 1 μm), en acier, surfaces rectifiées et forme standard. Conditions environnementales 20 /-0.5°C, gradient maximal 0.5 K/h. Incertitude estimée en considérant une plage de couverture K=2 correspondant à un niveau de confiance d’environ 95%.
(2) Répétabilité calculée sur 10 répétitions sur des surfaces de pièces rectifiées.
-
BRYAN CALVERT
SCOT BENNETT INGENIERIE
Une pièce qui me prenait auparavant 2 à 3 minutes à contrôler, je la réalise désormais en moins de 20 secondes.
-
KEVAN KANE
TECHNOSET
Un opérateur peut se rendre à la machine, charger sa pièce, appuyer sur le bouton la machine scanne le produit, le reconnaît automatiquement et passe automatiquement au programme, c'est donc très simple pour l'opérateur.
-
MARK DERRY
UNIMAQ Si vous êtes une entreprise qui travaille avec des tolérances strictes, qui fabrique ou achète des pièces de précision à contrôler, je vous recommande vivement VICIVISION. Les machines sont très faciles à utiliser et augmenteront considérablement votre temps de contrôle, ainsi que la répétabilité et la qualité de vos pièces.
PRECISION & FIABILITE
Machine optique précise et fiable en production
RAPIDITE & OBJECTIVITE
Scanning optique automatique en quelques secondes
POUR LES PIECES CYLINDRIQUES
Machine de mesure dédiée pour le contrôle des pièces de révolution
RAPPORT & SUIVI PRODUCTION
Suivi en temps réel avec des rapports de mesure automatique
MESURE DIMENSIONNELLE INSTANTANEE EN PRODUCTION
La machine de mesure optique scan MTL TECHNO VICIVISION réalise en quelques secondes vos contrôles dimensionnels.
Remplacer vos outils de mesure traditionnels avec un système de mesure automatique simple, rapide et précis accessible à tous !
Eliminer l’erreur humaine avec un scanning optique sans contact 100% automatique.
La machine de mesure optique scan MTL PRIMA VICIVISION répond à de nombreuses applications. Les machines de mesure sont polyvalentes et permettent toutes les pièces tournées de formes ou de tailles différentes. Grâce à sa caméra haute résolution le scan optique VICIVISION est la solution idéale pour mesurer tous les composants même les plus complexes.
Le scan optique VICIVISION est équipé d’une jauge embarquée afin de garantir le bon fonctionnement de la machine en production en cas de changement de température.
Un système de refroidissement par e-circulation forcée de l’air "Air flow" unique garantit également la stabilité de l’équipement et de vos mesures dimensionnelles
Réaliser des mesures simples aux erreurs de forme avec une seule solution : SCAN VICIVISION. Vous pouvez également programmer sur un poste déporté.
Sauvegarder automatiquement vos données avec rapports de mesure instantanés pour une traçabilité à 100% !
Avec le scan optique VICIVISION assurer un suivi statistique des contrôles dimensionnels avec des cartes de contrôle pour piloter votre production en temps réel
Contrôler vos pièces tournées et rectifiées directement dans l’atelier avec un seul équipement de mesure en quelques secondes !
Les changements de lots se font rapidement pour que les opérateurs n’utilisent plus qu’un seul équipement de mesure pour plusieurs centres d’usinage.
MACHINE DE MESURE FIABLE & PRECISE

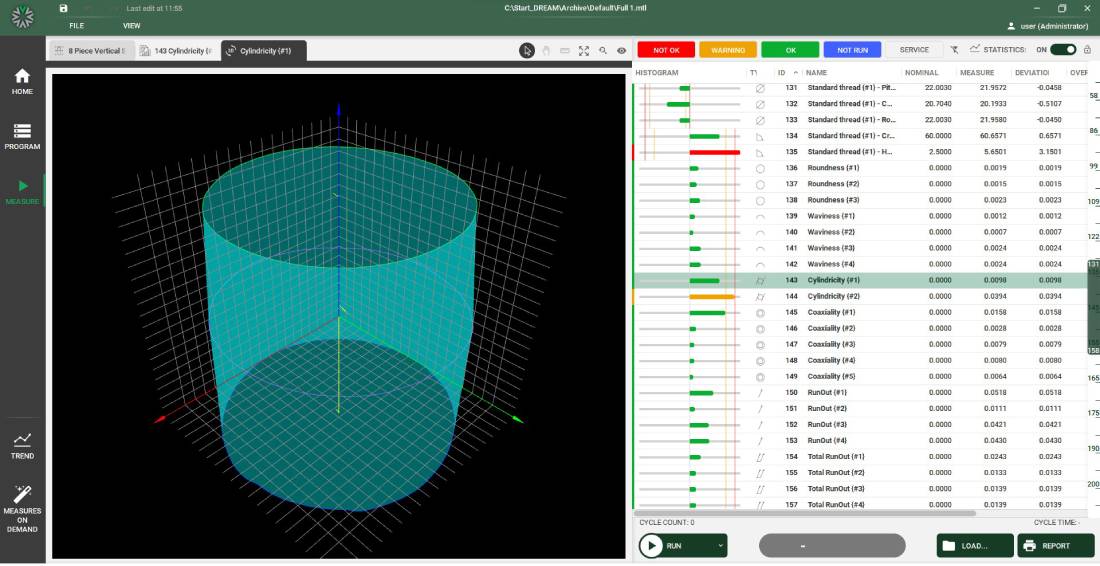

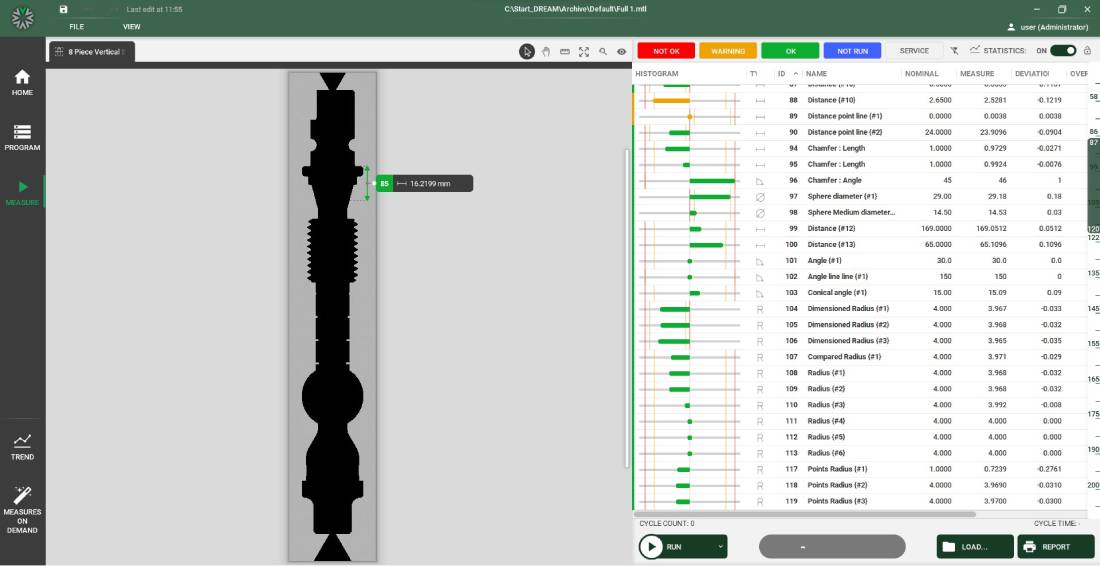

INTERFACE CLAIRE & INTUITIVE
Interface graphique simplifiée et suivi SPC en un coup d’œil pour suivre en temps réel votre production. Réduisez votre taux de rebuts.
ASSISTANT DE PROGRAMMATION
Assistant virtuel VIVIAN pour vous guider dans la création de programmes et réduire votre temps d’apprentissage.
CAMERA HAUTE RESOLUTION
Mesurer avec précision et clarté vos pièces tournées. Les lentilles d’aberration chromatique (CAC) garantissent des images nettes avec une distorsion minimale.
SIMPLIFIER VOS CONTROLES DIMENSIONNELS
MESURE DE VOS PIECES CYLINDRIQUES
Mesure simple aux erreurs de forme : mesures statiques et dynamiques, filetages, écrous, mesures du profil….
CHARGEMENT SIMPLIFIER
Bridage de vos pièces avec des centres et un mandrin. Contre-pointe à faible résistance pour brider tous vos composants
MACHINE DE MESURE MULTI-CAPTEURS
En plus de la mesure optique, ajouter du palpage ou un capteur confocal sur votre machine de mesure MTL TECHNO pour contrôler à 100% vos pièces.

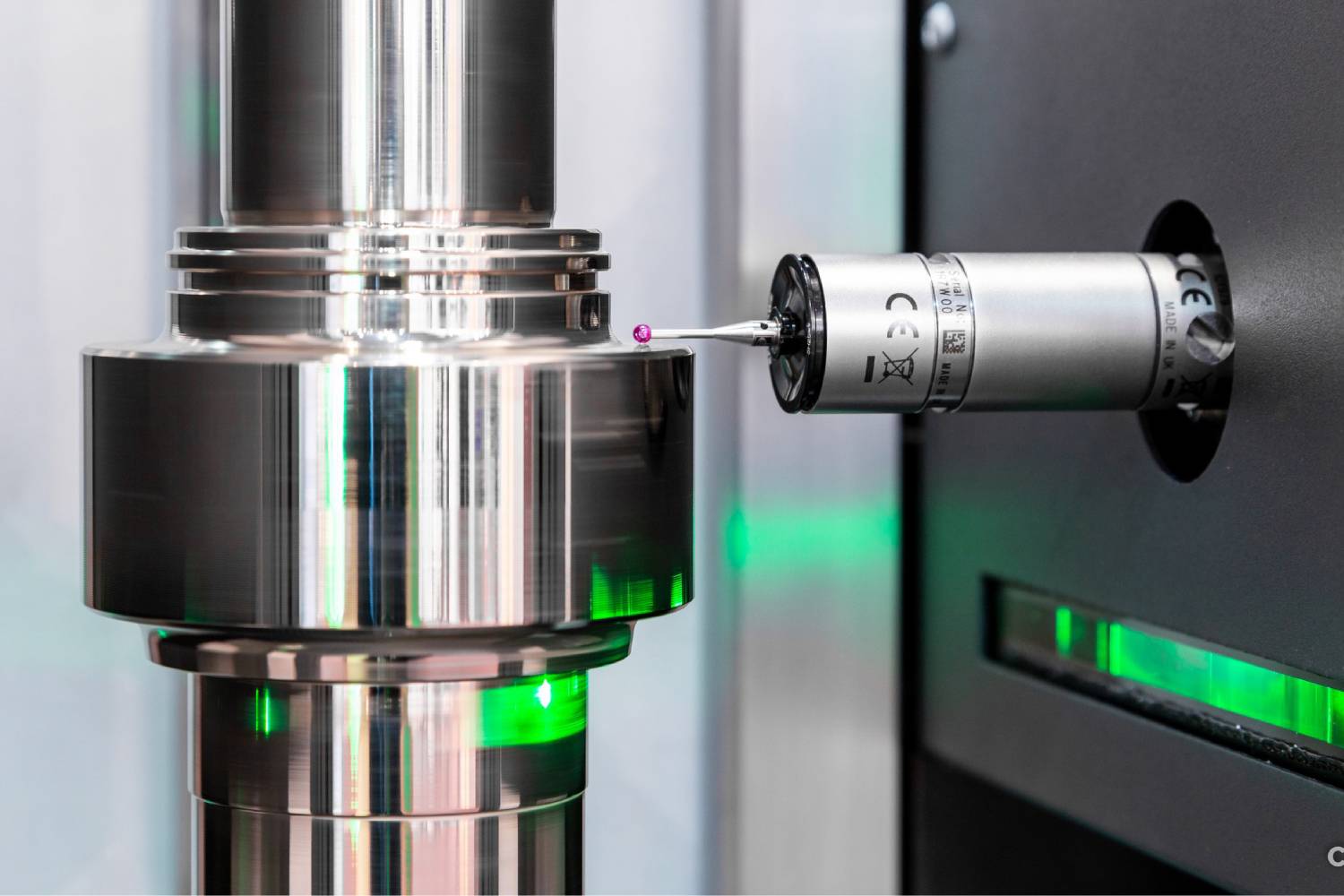

SCANNING PALPAGE SP25
Pour mesurer : les contre-dépouilles, les battements, les clavettes...

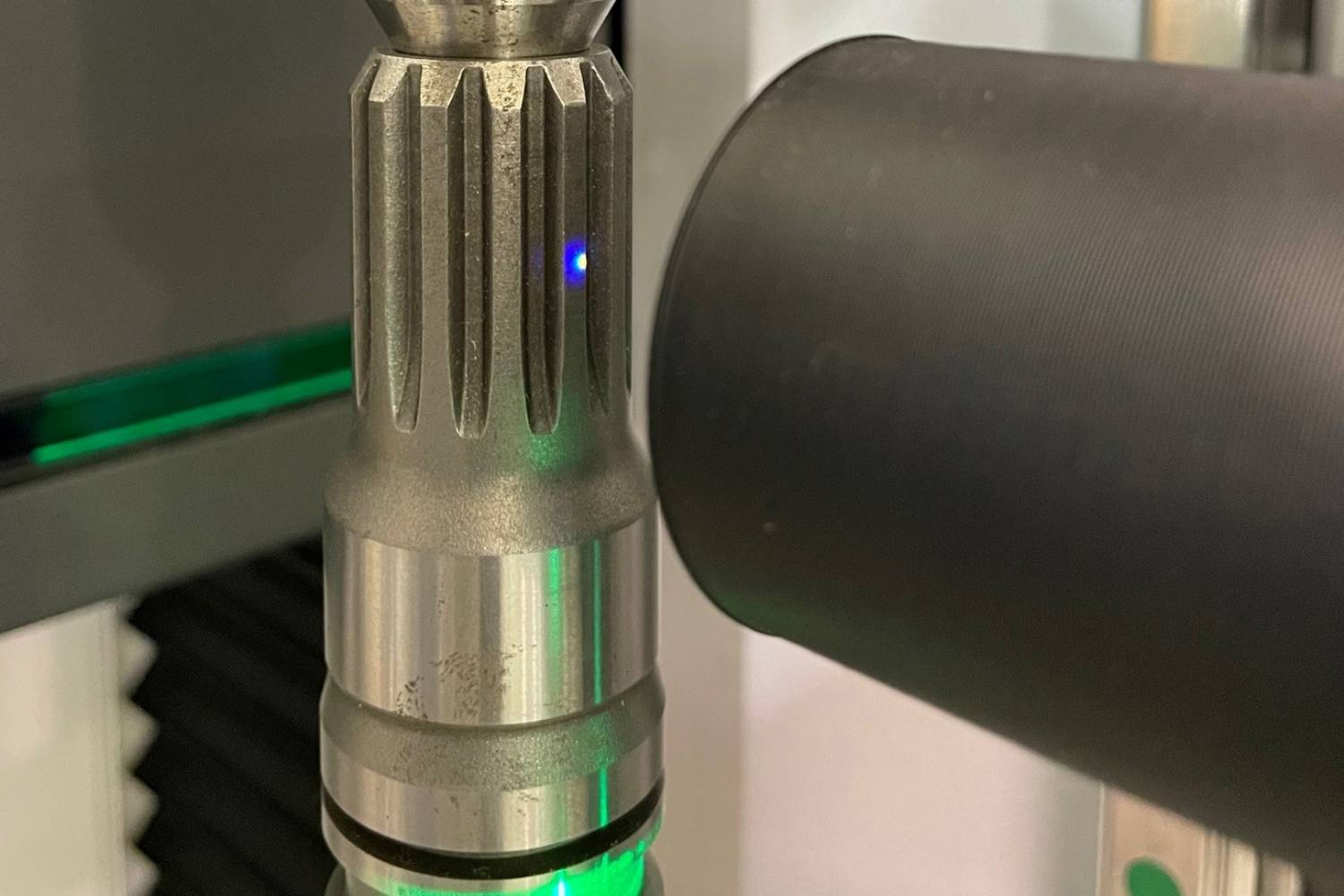

CAPTEUR CONFOCAL
Pour mesurer : les cannelures avec une répétabilité dans les 5 microns
SCANNING OPTIQUE 100% AUTOMATIQUE
Automatiser à 100% vos contrôles dimensionnels avec vos machines de mesure scan optique MTL VICIVISION
DECOUVREZ NOS 2 AUTRES GAMMES
DE MACHINES DE MESURE PAR SCAN OPTIQUE VICIVISION
ORGANISONS UNE DEMONSTRATION
Contactez-nous pour planifier une démonstration de nos machines de mesure sur vos pièces !
NICK STREET
TRUST PRECISION ENGINEERING
Nous n'avons trouvé aucune machine offrant des avantages supérieurs à ceux du Techno 304 : vitesse, répétabilité et performance. Nous pouvons soumettre nos pièces au VICIVISION en sachant que le contrôle sera rapide et qu'il mesurera les caractéristiques clés dont nous avons besoin.
